Peyearah Gelombang Penuh (Full Wave Rectifier)
Sistem penyearah arus merupakan sistem yang sanggup merubah arus bolak balik atau arus AC menjadi arus searah atau arus DC.
Salah satu cara yang dipakai untuk menyearahkan arus listrik ini ialah dengan menciptakan rangkaian penyearah gelombang penuh.
Penyearah gelombang penuh atau full wave rectifier merupakan sistem penyearah gelombang yang sanggup menyearahkan semua siklus gelombang baik pada fase nyata maupun pada fase negatif.
Secara umum penyearah gelombang penuh sanggup dilakukan atau dibentuk dengan dua cara yaitu dengan memakai dua buah dioda atau dengan memakai empat buah dioda.
Penyearah gelombang penuh dengan memakai dua buah dioda sanggup dilakukan pada transformator CT (Center Tap) sedangkan penyearah gelombang penuh dengan memakai 4 buah dioda sanggup dilakukan pada transformator non CT.
Penyearah gelombang penuh dengan dua buah dioda

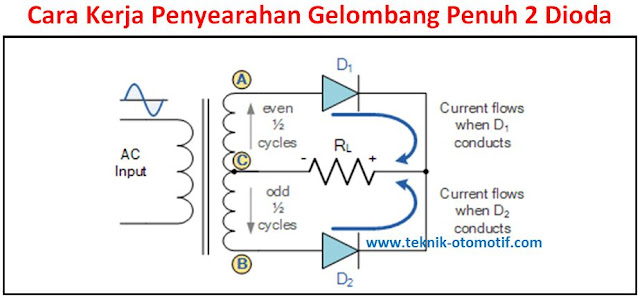

Rangkaian penyearah gelombang penuh dengan memakai dua buah dioda pada transformator CT sanggup dilihat pada gambar di bawah ini :
Cara Kerja :
Fungsi dari transformator CT tersebut untuk menghasilkan dua buah signal sinus dengan fase yang berkebalikan. Satu lilitan akan menghasilkan fase yang sama dengan signal input dan satu lilitan lainnya akan menghasilkan fase yang berkebalikan dengan signal input.
Dengan dua signal tegangan AC tersebut yang saling berbeda fase ini maka kedua dioda masing-masing akan berfungsi sebagai penyearah setengah gelombang dan bekerja secara bergantian. Satu dioda akan menyearahkan siklus nyata dari atas lilitasn dan satu dioda lalu bergantian menyearahkan siklus nyata dari lilitan bawah yang merupakan kebalikan fase dari siklus negatif signal input AC.
Penyearah gelombang penuh dengan empat buah dioda
Rangkaian penyearah gelombang penuh dengan memakai empat buah dioda pada transformator non CT sanggup dirangkai dengan sistem jembatan (bridge) dioda, rangkaian tersebut sanggup dilihat pada gambar di bawah ini :
Cara kerja :
Pada transformator non CT terdapat tegangan pada sisi A dan pada sisi B. Misalnya pada periode pertama pada sisi A ialah tegangan nyata dan pada sisi B ialah tegangan negatif maka dioda D1 dan D4 sanggup menghantarkan atau dilewati arus alasannya ialah kedua dioda ini pada posisi forward bias (bias maju). Sedangkan dioda D2 dan D3 akan berada pada posisi reverse bias (bias mundur) sehingga tidak akan sanggup dilewati arus. Untuk lebih jelasnya perhatikan gambar di bawah ini :
Pada ketika periode kedua maka sisi A akan menjadi tegangan negatif dan sisi B akan menjadi tegangan nyata maka dioda D2 dan D3 sanggup menghantarkan atau dilewati arus alasannya ialah kedua dioda ini pada posisi forward bias (bias maju). Sedangkan dioda D1 dan D4 akan berada pada posisi reverse bias (bias mundur) sehingga tidak akan sanggup dilewati arus. Untuk lebih jelasnya perhatikan gambar di bawah ini :
Kelebihan penyearah gelombang penuh
Kelebihan dari penyearah gelombang penuh ini ialah tegangan output yang dihasilkan akan lebih halus dan stabil alasannya ialah semua tegangan input baik pada fase nyata maupun fase negatif akan dijadikan tegangan outputnya.
Kekurangan penyearah gelombang penuh
Kekurangan dari penyearah gelombang penuh ini ialah rangkaiannya akan lebih rumit dan tentu saja alasannya ialah membutuhkan dioda lebih dari satu maka harga untuk membuatnya akan lebih mahal dibandingkan dengan penyearah setengah gelombang.
